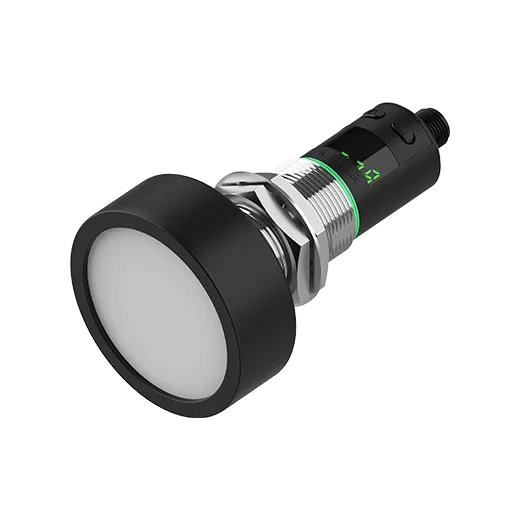

UTRCM30-8MDB-D-IL2

Opis

Cilindrični ultrazvučni senzori serije UTR omogućuju otkrivanje i mjerenje udaljenosti do objekata odašiljanjem i primanjem visokofrekventnih zvučnih valova i mjerenjem vremena koje prolazi između njih. Ultrazvučna metoda detekcije omogućuje detekciju različitih materijala i vrsta površina s maksimalnom daljinom detekcije do 8 m. Senzori također uključuju algoritam za praćenje temperature, pretvorbu širine detekcije i druge razne funkcije kako bi se osigurala točna i precizna mjerenja. Ultrazvučni senzori mogu se koristiti u različitim primjenama, uključujući otkrivanje prisutnosti i mjerenje razine tekućina, krutih tvari ili prašine.

Dodatni opis

Udaljenost detekcije: 600 do 8000 mm
Mrtva zona: 0 do 590 mm
Potiskivanje prednjeg plana: 600 do 1800 mm
Maksimalna zona podešavanja: 8000 mm
Frekvencija pretvarača: 80 kHz
Uklopna frekvencija: ≥ 3 Hz
Vrijeme odziva: ≤ 300 ms
Histereza: 100 mm
Standardna meta za otkrivanje: 500 × 500 mm
Razlučivost: ≥ 0,180 mm
Napon napajanja: 12 - 30 V DC (P-P valovitost: ≤ 10%)
Potrošnja struje: ≤ 80 mA (bez opterećenja)
Digitalni izlaz: Push-pull
Analogni izlaz: [naponski izlaz] DC 0 - 10 V, [strujni izlaz] DC 4 - 20 mA
Zaštitni krug: zaštita od prenapona, zaštita od kratkog spoja na izlazu, zaštita od obrnutog polariteta
Otpor izolacije: ≥ 50 MΩ (mjereno na 500 V DC meggerom)
Dielektrična čvrstoća: Između dijela napajanja i kućišta: 1000 VAC, 50/60 Hz 1 minutu
Vibracija: dvostruka amplituda 1,5 mm na frekvenciji od 10 do 55 Hz u smjerovima X, Y, Z nakon 2 sata
Pogoci: 500 m/s² (približno 50 G) u smjerovima X, Y, Z 3 puta svaki
Temperatura okoline: -25 do 70 ℃, skladištenje: -40 do 85 ℃ (bez smrzavanja ili kondenzacije)
Struktura zaštite: IP66, IP67 (IEC standard)
Spajanje: modeli s konektorom
Tip konektora: M12 5-polni utični konektor
Materijal: Kućište: nosač - SUS316L, tijelo - PC, pretvarač: poliuretanska pjena, epoksidna smola od stakloplastike

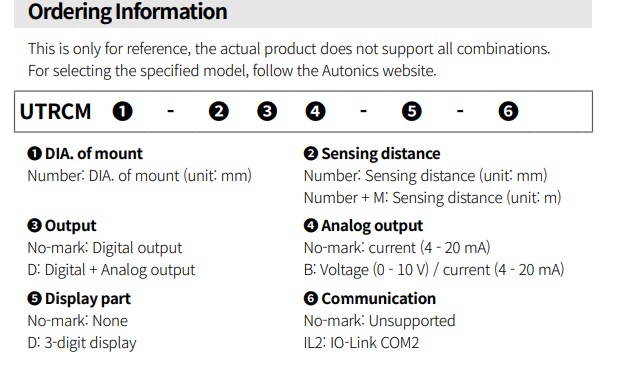

Izlaz: Digitalni i analogni izlaz
B: Analogni izlaz: napon (0 - 10 V) / struja (4 - 20 mA)
D: Vrsta zaslona: 3-znamenkasti zaslon
Komunikacija: Podržava IO-link (COM2)
