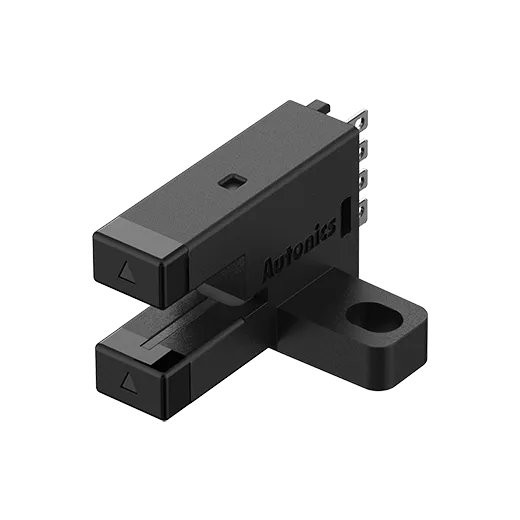

BS5-T2M

Opis

Serija fotomikrosenzora BS5 dostupna je u 8 različitih dizajna (tipovi K, T, V, L, Y, F, R, TA), što omogućuje maksimalnu fleksibilnost za različite korisničke primjene i metode montaže. Senzori su dizajnirani za smanjenje pogrešaka uzrokovanih stranim tvarima. Nude visoku vidljivost s pokazateljima učinka vidljivima iz više smjerova.

Dodatni opis

Vrsta detekcije: Kroz zraku
Udaljenost osjeta: 5 mm
Cilj detekcije: neproziran
Min. cilj detekcije: ≥ Ø0,8 mm × 2 mm
Histereza (udaljenost): ≤ 0,05 mm
Vrijeme odziva: Svjetlo uključeno: maks. 20㎲; Tamno UKLJUČENO: maks. 100 ㎲
Frekvencija odziva: 2 kHz
Izvor svjetla: Infracrveni LED (940 nm)
Način rada: svjetlo uključeno/tamno uključeno (podešavanje putem kontrolne žice)
Indikator: Indikator rada (crveni LED)
Težina kućišta: pribl. 30 Mr
Napajanje: 5-24 VDC ±10% (P-P valovitost: maks. 10%)
Napon opterećenja: ≤ 30 VDC
Struja opterećenja: Max. 100 mA
Preostali napon: NPN: ≤ 1,2 VDC; PNP: ≤ 1,2 VDC
Potrošnja struje: Max. 30 mA
Kontrolni izlaz: NPN otvoreni kolektor (izlaz)
Zaštitni krug: Zaštitni krug obrnutog polariteta; krug za zaštitu izlaza od prekomjerne struje (kratki spoj)
Otpor izolacije: ≥ 20 MΩ (250 VDC megger)
Otpornost na buku: Pravokutni signal buke (širina impulsa: 1 ㎲) sa simulatorom buke ±240 VDC
Dielektrična čvrstoća: Između dijela napajanja i kućišta: 1000 VAC, 50/60 Hz 1 minutu
Vibracija: Amplituda 1,5 mm (maks. ubrzanje 196 m/s²) na frekvenciji od 10 do 2000 Hz u svakom smjeru X, Y, Z tijekom 2 sata
Udarci: 15.000 m/s² (približno 1.500 G) u svakom smjeru X, Y, Z tri puta
Okruženje - ambijentalno osvjetljenje: Fluorescentna svjetiljka: max. 1000 lx (primljeno osvjetljenje)
Okruženje - Temperatura okoline: -20 do 55 ℃, Skladištenje: -25 do 85 ℃
Okruženje - vlažnost okoline: 35 do 85% RH, skladištenje: 35 do 85% RH
Zaštitna struktura: IP50 (IEC standard)
Priključak: Tip konektora
Materijal: Kućište: PBT; senzorski dio: PC
